IP 协议是 TCP/IP 协议族中最核心的协议。所有的 TCP、UDP、ICMP、IGMP 数据都以 IP 数据报的格式传输。

IP 协议是不可靠、无连接的：

不可靠表示 IP 协议不能保证 IP 数据报能成功的到达目的地。IP 仅提供传输服务，任何可靠性的要求都必须由上层来提供（如 TCP）。如果传输过程发生错误，IP 协议简单的丢弃该数据报，然后发送 ICMP 消息给发送端。
无连接表示 IP 协议不维护任何关于后续数据报的状态信息，每个数据报都是相互独立的。这也说明，IP 数据报可能不是按照发送顺序被接收到的，很有可能后发送的数据被先收到。

一、IP 首部

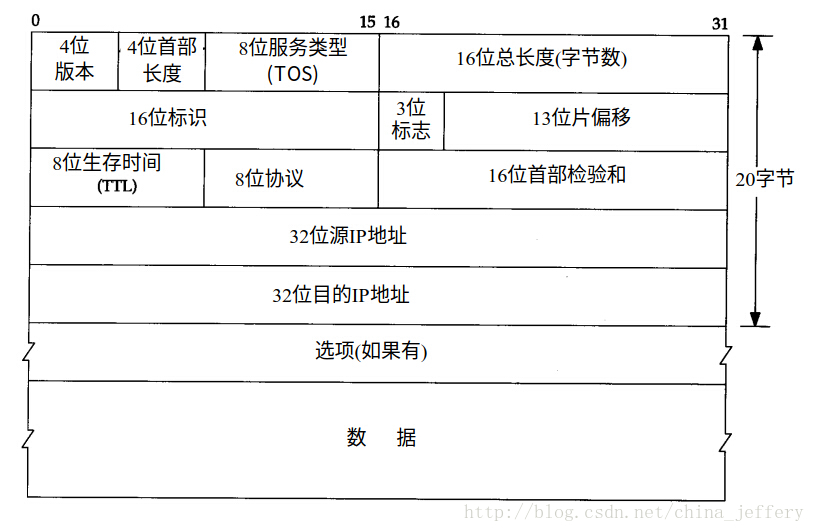

IP 数据报的格式如图：

4 位版本：标识目前采用的 IP 协议的版本号。IPv4 为 0100, IPv6 为 0110
4 位首部长度：用于标识首部的长度，单位为4 字节，所以首部的最大长度为15*4字节=60字节。
8 位服务类型：包括 3bit 的优先权字段（已被忽略），4bit 的 TOS 字段，1bit 的始终为 0 的未使用位。
16 位总长度(字节数)：整个 IP 数据报的长度。数据报中数据内容的长度=总长度 - 首部长度
16 位标识：唯一地标识主机发送的每一份数据报。IP 数据报的最大长度可达 65535 字节，但大多数链路层都会对它进行分片。由于 TCP 本身会把用户数据分成若干片，因此这个字段一般来说不会影响到 TCP。
3 位标志：用于 IP 数据报分片。该字段第 1bit 不使用，第 2bit 是 DF(Don't Fragment)位，DF 位设为 1 时表明 IP 不对该数据包分片。第 3bit 是 MF(More Fragments)位，当对数据包分片时，除了最后一片外，其他每个组成数据报的片都要把此位设为 1。
13 位偏移：用于 IP 数据报分片。单位为 8 字节。表示该片相对于原始数据报开始处的位置，能表示的最大偏移为*8=65536 字节。

另外，数据报被分片之后，每个片的总长度要更改为该片的长度值。IP 层分片是透明的，但是即使只丢失一片数据也要重传整个数据报，因为 IP 层本身没有超时重传的机制。

8 位生存时间(TTL)：设置数据报可以经过的最多路由器数量，每经过一个路由器，该值就减去 1。当该值为 0 时，数据报就被丢弃。通常初始值为 32 或 64.
8 位协议：表示上层传输层所用的协议类型。1 表示 ICMP 协议，2 表示 IGMP 协议，6 表示 TCP 协议，17 表示 UDP 协议。
16 位首部校验和：用于对 IP 首部的正确性进行校验，但不包括数据部分，这点不同于 TCP 和 UDP 的首部校验和。
32 位源 IP 地址：发送端的 32bit 的 IP 地址。
32 位目的 IP 地址：接收端的 32bit 的 IP 地址。
选项：可变长度的可选信息。如果首部不含“选项字段”，则 IP 首部长度为 20 字节。

二、IP 首部校验和

发送端对 IP 数据报的校验和的计算步骤：

把 IP 数据报的校验和字段置为 0；
把首部看成以 16 位为单位的数字组成，依次进行二进制反码求和；
把求和得到的结果取反。
将第 2、3 步得到的 2 个字节数据存入首部校验和。

接收端对 IP 数据报的校验和的校验步骤：

把首部看成以 16 位为单位的数字组成，依次进行二进制反码求和；
把求和得到的结果取反码。
如果结果为 0，则表示检验和校验通过，IP 报文没有被修改过。

三、使用代码计算校验和

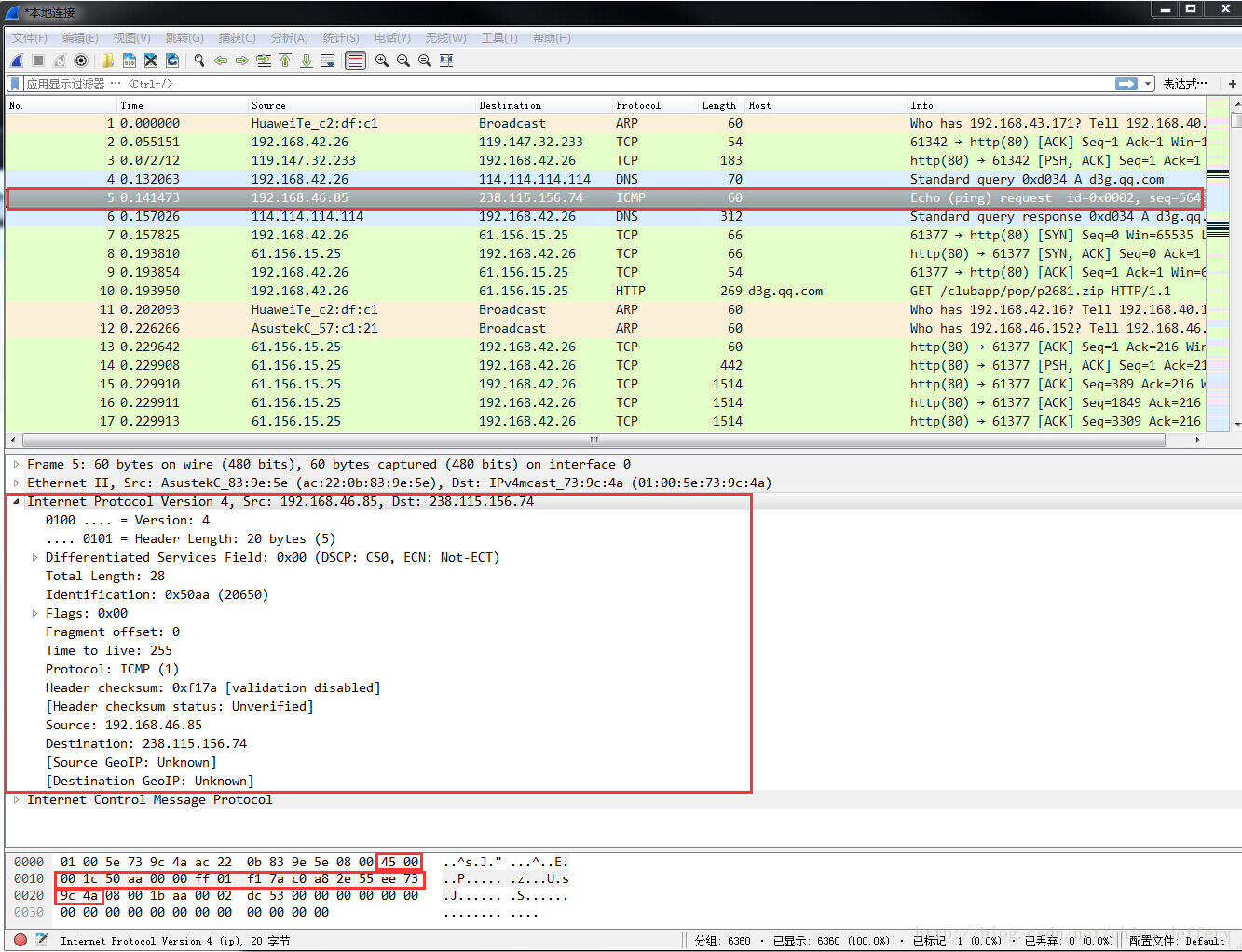

通过 wireshark 抓取一帧数据报，如图：

以该数据报的 IP 首部为基础，使用 C++代码来验证 IP 首部校验和的计算步骤和校验步骤：

#include <assert.h>


// GetChecksum函数用于实现上面所说的计算步骤中的第2步、第3步：
// 把首部看成以16位（2字节）为单位的数字组成，依次进行二进制反码求和，
// 但实际的算法实现上需要考虑取和溢出时的改进计算方法（见函数内部注释）
//
unsigned short GetChecksum(unsigned short* ip_header, int size) {
  assert(sizeof(unsigned short) == 2);

  // 为什么使用unsigned long（4字节）？
  // 因为虽然首部校验和只占16位（2个字节），但执行“以16位（2字节）为单位的二进制反码数据”求和操作得到的checksum可能会超过16位（2字节），
  // 所以这里用4个字节的unsigned long来接收相加得到的结果，后面再进行处理。
  //
  unsigned long checksum = 0;

  while (size > 1) {
    checksum += *ip_header; // 因为都是正数，所以反码与原码相同；故直接相加求和
    ip_header++; // ip_header为unsigned short类型的指针每次按2个字节相加

    size -= 2;
  }
  // 执行到这：checksum = 0x2850c

  // IP首部如果不包含“选项”字段，则为20字节，偶数；如果包含了“选项”，则字节数就可能为奇数了，
  // 这里针对字节数为奇数的情况进行处理。
  // 注：示例main函数中构造的ip_header不含有“选项”
  //
  if (size == 1) {
    checksum += *(unsigned char*)ip_header;
  }

  // 因为上面相加之后的结果大于2个字节，所以执行额外的处理步骤：
  // checksum >> 16 右移16位
  // 即除以2的16次方（0xffff），就是去除右边的2个字节，如：0x2850c >> 16 = 0x2
  //
  // checksum & 0xffff 位运算，得到后2个字节
  // 如：0x2850c & 0xffff = 0x850c
  //
  // checksum = 0x2 + 0x850c = 0x850e
  //
  checksum = (checksum >> 16) + (checksum & 0xffff);

  // 假如还大于2个字节，再次将多余的字节和checksum相加。
  checksum += (checksum >> 16);

  // 求和得到的结果的取反
  return (unsigned short)(~checksum);
}


int main()
{
  // 将上面wirkshark抓的数据包的IP头部，使用char数组，按字节构造出来
  //
  unsigned char ip_header[20] = {
    0x45, // 4位版本+4位首部长度
    0x00, // 8位服务类型（TOS）
    0x00, 0x1c,  // 16位总长度（字节数）
    0x50, 0xaa,  // 16位标识
    0x00, 0x00,  // 3位标志+13位片偏移
    0xff, // 8位生存时间（TTL）
    0x01, // 8位协议
    0xf1, 0x7a, // 16位首部校验和
    0xc0, 0xa8, 0x2e, 0x55, // 32位源IP地址
    0xee, 0x73, 0x9c, 0x4a  // 32位目的IP地址
  };


  // 第1步：把IP数据包的校验和字段置为0；
  //
  ip_header[10] = 0x00;
  ip_header[11] = 0x00;

  // 第2、3步计算校验和
  //
  unsigned short checksum = GetChecksum((unsigned short*)ip_header, sizeof(ip_header));

  printf("%02hhx %02hhx\n", *(char*)(&checksum), *((char*)(&checksum) + 1));

  // 第4步：将第2、3步得到的2个字节数据存入首部校验和
  //
  ip_header[10] = *(char*)(&checksum);
  ip_header[11] = *((char*)(&checksum) + 1);


  // 模拟接收到IP包之后，对IP首部的校验和进行校验
  //
  unsigned short checksum_check = GetChecksum((unsigned short*)ip_header, sizeof(ip_header));

  if (checksum_check == 0) {
    printf("checksum check successful!\n");
  }
  else {
    printf("checksum check failed!\n");
  }

    return 0;
}

四、IP 校验和的设计原理

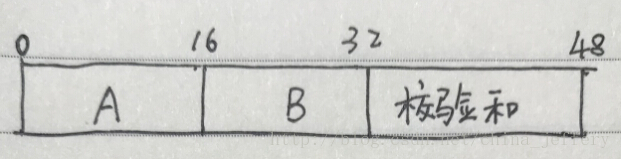

我们将 IP 首部进行简化来讲解 IP 校验和的设计原理，假设 IP 首部只有 6 个字节，第 5,6 字节存放校验和：

计算校验和时第 5,6 字节置为 0，校验和等于：A+B+0，然后取反，即：

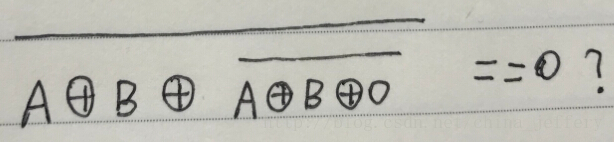

接收端收到之后校验步骤为：求校验和（不同的是：校验和位不置 0），若此时求得校验和为 0，则校验通过。即：

五、IP 地址相关操作

本节介绍在网络编程中涉及到的与 IP 地址相关的操作

struct in_addr

// sizeof(in_addr) == sizeof(ULONG) == 4
//
typedef struct in_addr {
        union {
                struct { UCHAR s_b1,s_b2,s_b3,s_b4; } S_un_b;
                struct { USHORT s_w1,s_w2; } S_un_w;
                ULONG S_addr;   // 4个字节，按网络字节序列存储
                        // 可以使用inet_addr函数将IP格式字符串转为网络字节序列的整数。
        } S_un;
// 定义的一些宏，方便访问结构体成员
#define s_addr  S_un.S_addr /* can be used for most tcp & ip code */
#define s_host  S_un.S_un_b.s_b2    // host on imp
#define s_net   S_un.S_un_b.s_b1    // network
#define s_imp   S_un.S_un_w.s_w2    // imp
#define s_impno S_un.S_un_b.s_b4    // imp #
#define s_lh    S_un.S_un_b.s_b3    // logical host
} IN_ADDR, *PIN_ADDR, FAR *LPIN_ADDR;

struct sockaddr_in

// sizeof(sockaddr_in) == 16
struct sockaddr_in {
        short   sin_family;
        u_short sin_port;
        struct  in_addr sin_addr;
        char    sin_zero[8];
};

struct sockaddr

// sizeof(sockaddr) == 16
//
struct sockaddr {
        u_short sa_family;              /* address family */
        char    sa_data[14];            /* up to 14 bytes of direct address */
};

5.1 转换函数

webrtc 中的IPAddress类和SocketAddress类，对网络地址的操作进行了很好的封装，值得参考。

5.1.1 IP 字符串 -> 整数

1
2
3

unsigned long inet_addr(
  _In_ const char *cp
);

将类似127.0.0.1这样的 IP 字符串转换为网络字节序列的整数

5.1.2 整数 -> IP 字符串

1
2
3

char* FAR inet_ntoa(
  _In_ struct   in_addr in
);

将 in_addr（也可以理解为网络字节序列整数）转换为 IP 字符串。

5.2 字节序列转换

htons
htonl
ntohs
ntohl
htonll
ntohll

对整数（short、long、longlong）进行网络字节序列和主机字节序列间的转换操作。
以 htons 为例：
h是 host 的首字母，表示主机字节序列；
n是 network 的首字母，表示网络字节序列；
s代表 short；
所以 htons 的功能是，将 short 从主机字节序列转为网络字节序列。

字节序列可以参考：http://blog.csdn.net/china_jeffery/article/details/78401731

5.3 获取本机 IP 地址

5.3.1 使用 gethostbyname

这种方式有一个弊端：只能获取一个网卡的 IP 地址。

unsigned long GetLocalIPv4Address() {
  char hostname[MAX_PATH] = { 0 };
  gethostname(hostname, MAX_PATH);
  struct hostent FAR* lpHostEnt = gethostbyname(hostname);
  if (lpHostEnt == NULL) {
    return htonl(0x7f000001); //127.0.0.1
  }

  LPSTR lpAddr = lpHostEnt->h_addr_list[0];

  struct in_addr addr;
  memcpy(&addr, lpAddr, 4);

  return addr.s_addr;
}

5.3.2 使用 GetAdaptersInfo

该方式可以获取本机多块网卡的信息（不限于 IP 地址）。

#include <windows.h>
#include <Iphlpapi.h>
#include <string>
#include <vector>
#pragma comment(lib,"Iphlpapi.lib")

bool GetLocalAddress(std::vector<std::string> &ip_list) {
  PIP_ADAPTER_INFO pIpAdapterInfo = new IP_ADAPTER_INFO();
  unsigned long stSize = sizeof(IP_ADAPTER_INFO);
  int nRet = GetAdaptersInfo(pIpAdapterInfo, &stSize);

  if (ERROR_BUFFER_OVERFLOW == nRet) {
    delete pIpAdapterInfo;
    pIpAdapterInfo = (PIP_ADAPTER_INFO)new BYTE[stSize];
    nRet = GetAdaptersInfo(pIpAdapterInfo, &stSize);
  }

  if (ERROR_SUCCESS != nRet) {
    if (pIpAdapterInfo) {
      delete pIpAdapterInfo;
    }
    return false;
  }

  while (pIpAdapterInfo) {
    IP_ADDR_STRING *pIpAddrString = &(pIpAdapterInfo->IpAddressList);
    switch (pIpAdapterInfo->Type) {
      case MIB_IF_TYPE_OTHER:
      case MIB_IF_TYPE_ETHERNET:
      case MIB_IF_TYPE_TOKENRING:
      case MIB_IF_TYPE_FDDI:
      case MIB_IF_TYPE_PPP:
      case MIB_IF_TYPE_LOOPBACK:
      case MIB_IF_TYPE_SLIP: {
        std::string address = pIpAddrString->IpAddress.String;
        if ("0.0.0.0" == address)
          break;
        ip_list.push_back(address);
        break;
      }
      default:
        break;
    }
    pIpAdapterInfo = pIpAdapterInfo->Next;
  }

  if (pIpAdapterInfo) {
    delete pIpAdapterInfo;
  }

  return true;
}
